Blender入門しました。その12 - 06章

blog.naichilab.com

マヨネーズ丼に寄り道しましたが、6章再開です。

6章はカーブを使った小技集って感じ。

06章 - カーブの応用モデリング

テーパーをつける

テーパーってひっさびさに聞いたな。(学校で習った旋盤加工以来かな)

f:id:naichilab:20160724230526p:plain

適当なベジェ曲線を用意

f:id:naichilab:20160724230856p:plain

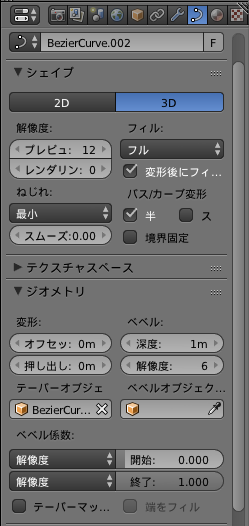

テーパーをつけたいベジェ曲線に、テーパーオブジェクトとして選択。

あと適当にベベル設定。

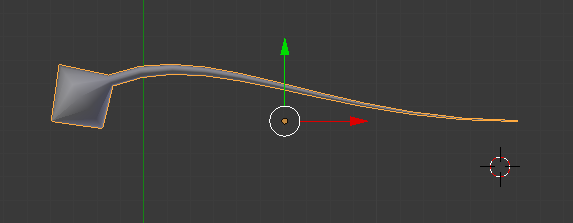

f:id:naichilab:20160724230933p:plain

で、いいはずなんだけど先端が角ばってる・・・

なんでやろ?

使いたい場面が来たらちゃんと調べよう

ベベルとテーパーの合わせ技

ベベルオブジェクトとテーパーオブジェクトを両方使うと用途が広がる。

f:id:naichilab:20160724234416p:plain

柿の種とか簡単に作れそうね。

カーブモディファイア

f:id:naichilab:20160725011232p:plain

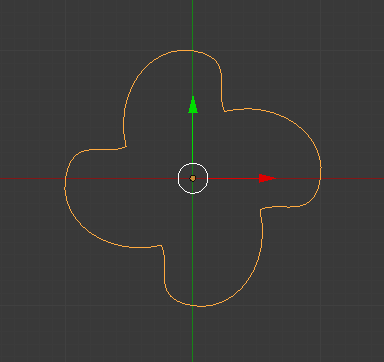

直径2cmの円カーブを加工。

f:id:naichilab:20160725011310p:plain

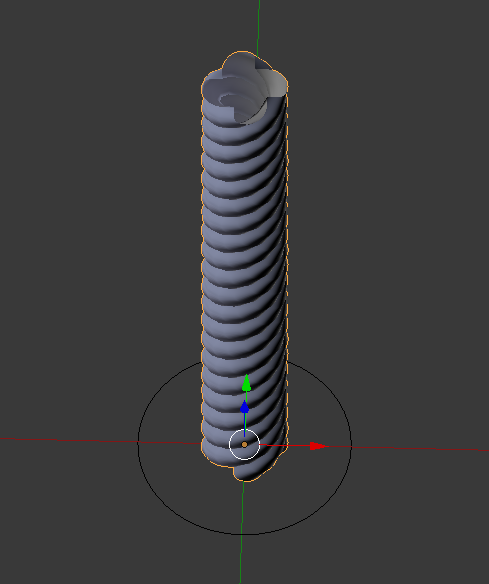

スクリューモディファイアで15.708cm(直径5cmの円の円周)に伸ばす。

f:id:naichilab:20160725011442p:plain

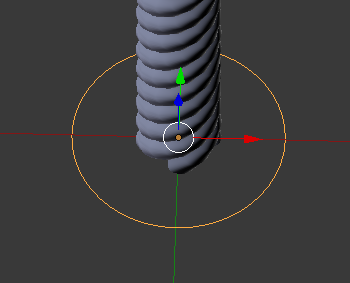

直径5cmの円カーブを作る

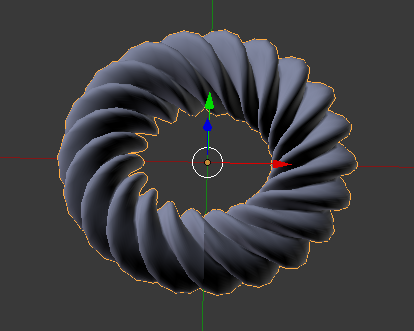

f:id:naichilab:20160725011522p:plain

カーブモディファイアを適用する。

フレンチクルーラー的なね。

f:id:naichilab:20160725021837p:plain

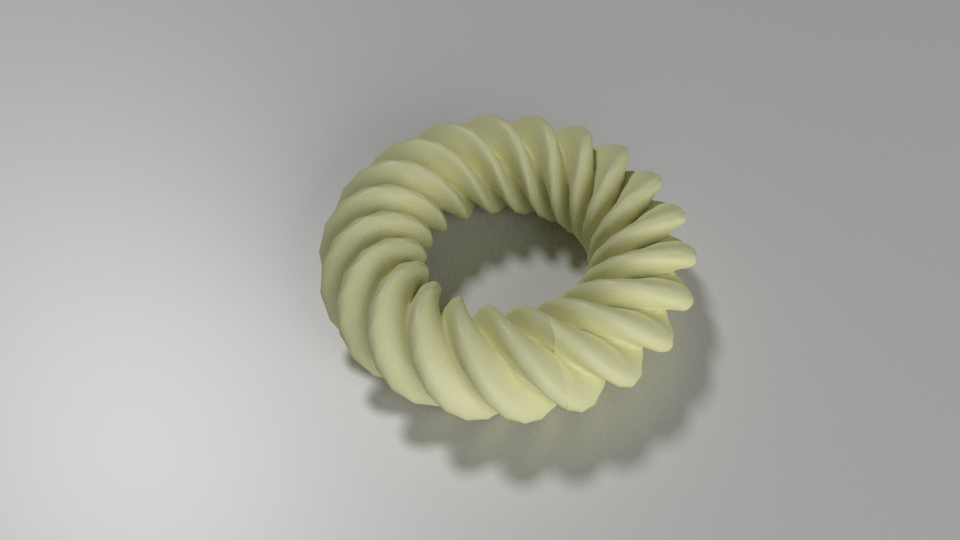

レンダリングしてみたけど到底食品には見えないな・・・難しい。

カーブをポリゴンメッシュに変更する

カーブとモディファイアで作った形状を、ポリゴンモデルに変換することができる。

f:id:naichilab:20160725012428p:plain

opt + c -> メッシュに変換

f:id:naichilab:20160725012632p:plain

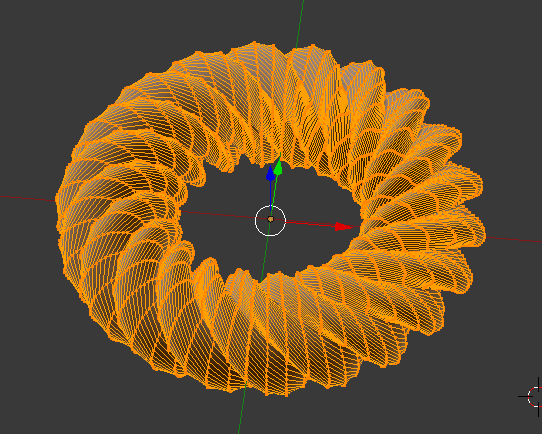

編集モードにするとこの通り。

テキストをカーブに変換

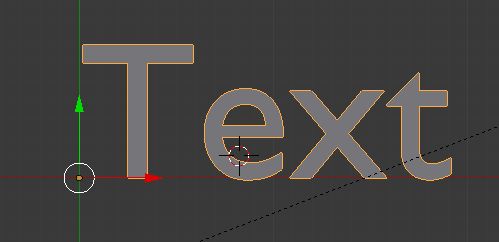

f:id:naichilab:20160725012950p:plain

新規 -> テキスト で追加

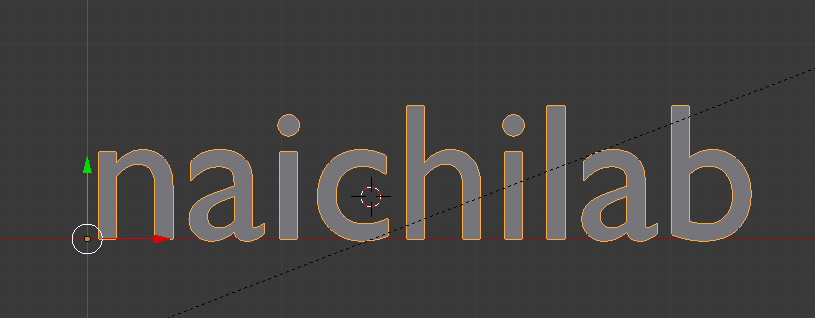

f:id:naichilab:20160725013050p:plain

編集モードにすると文字を書き変えられる

f:id:naichilab:20160725013114p:plain

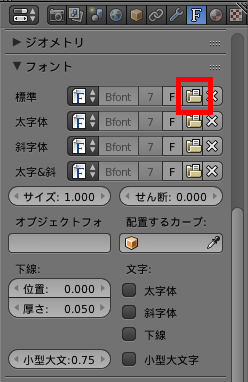

フォントタブのフォルダボタンからフォントを変更できる。

Winなら C:¥Windows¥Fonts¥、Macなら /Library/Fonts/

f:id:naichilab:20160725013340p:plain

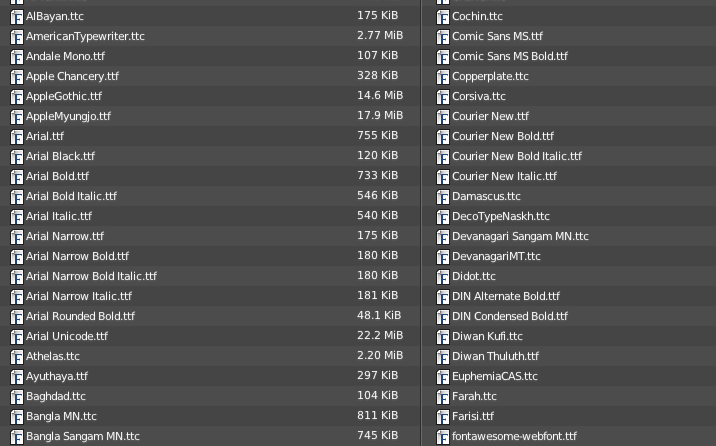

プレビューもないしむちゃくちゃ探しづらいな・・・事前に探して名前覚えとかないと選べたもんじゃない。

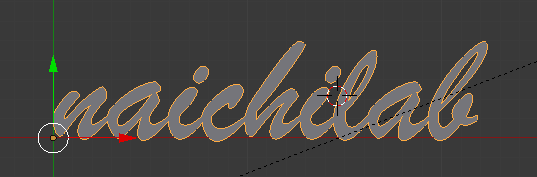

f:id:naichilab:20160725013359p:plain

適当に変えた。

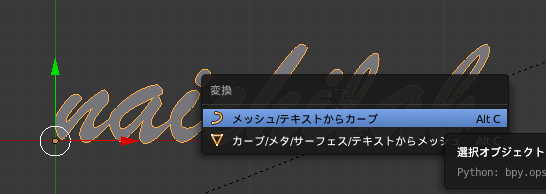

f:id:naichilab:20160725013441p:plain

opt + c -> カーブに変換

f:id:naichilab:20160725013600p:plain

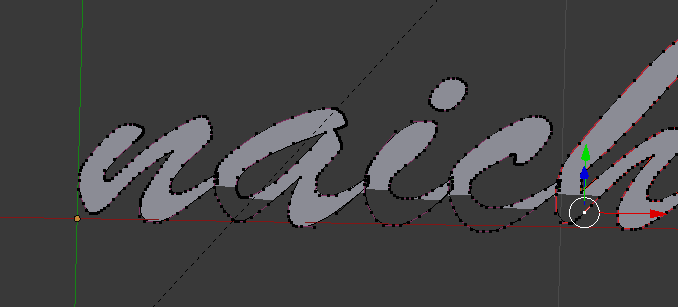

筆記体はうまく行かなかった。調整面倒なので見なかったことにする。

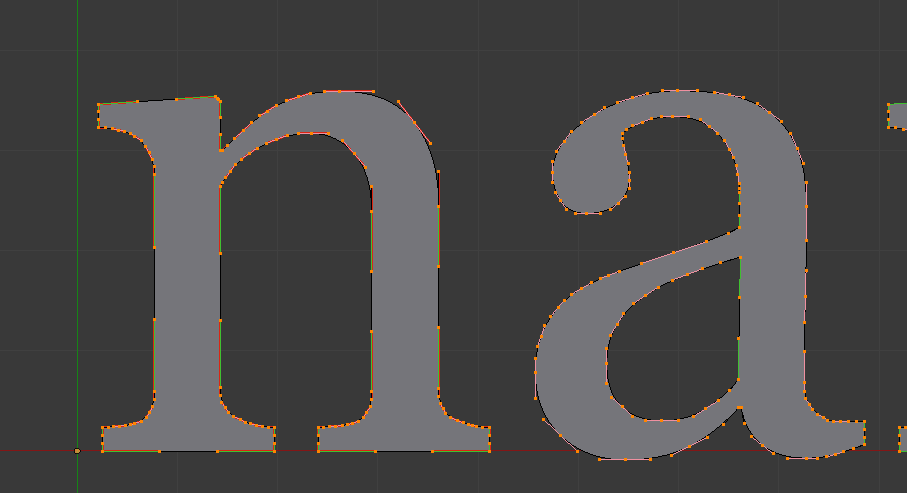

f:id:naichilab:20160725013724p:plain

フォントを変えてあっさり成功。

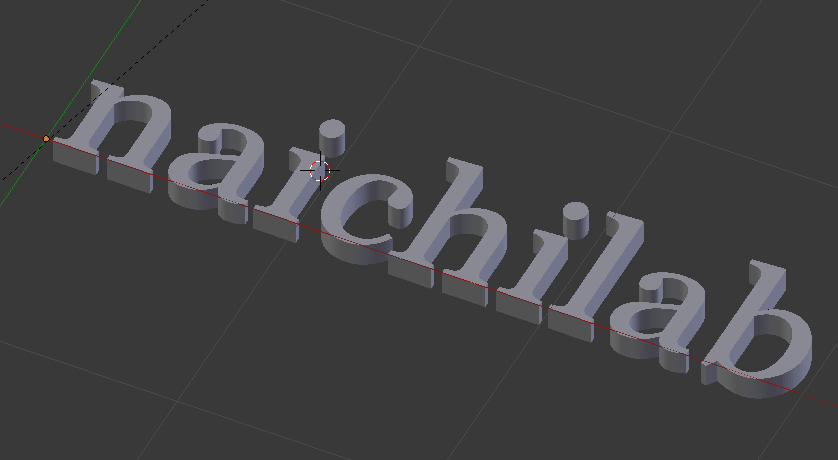

f:id:naichilab:20160725014156p:plain

厚みつけたり。おもしろいね!

6章ここまで〜

ちょっと明日から他ごとするのでBlenderお休み。

また思い立った頃にちょいちょい進めます。
