Blender入門しました。その8 - 05章①

各章が非常にわかりやすくまとまってて助かる。

次は5章〜

05章 - カーブの基本モデリング

  • 作成 -> カーブ -> 円
  • 作成 -> カーブ -> ベジェ

カーブは2Dと3Dの2種類あるみたい。

2D,3Dって呼んでるけど何が違うのかいまいち分からない。

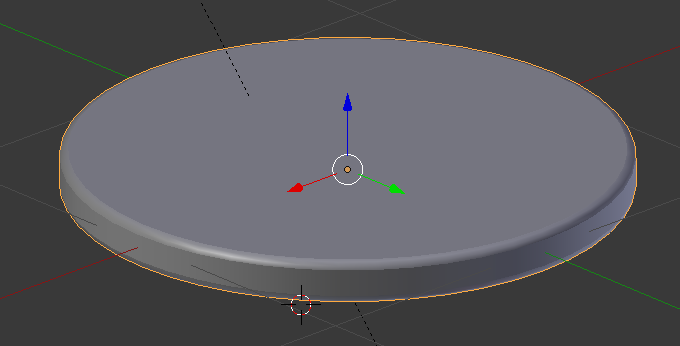

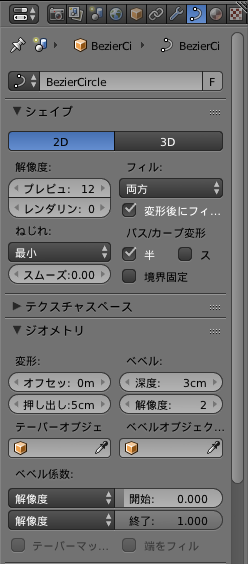

2Dカーブ

作成 -> カーブ -> 円(ベジェでも同様)

シェイプを2Dにして、ジオメトリ -> 押し出し、ベベル深度、解像度で調整

f:id:naichilab:20160718164839p:plain

f:id:naichilab:20160718164902p:plain

編集モードにすると

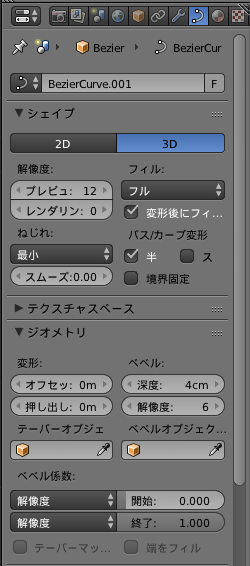

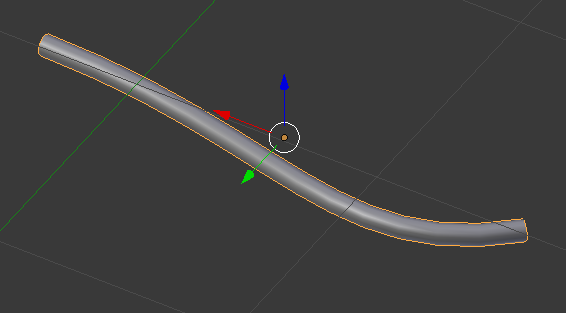

3Dカーブ

作成 -> カーブ -> ベジェ(円でも同様)

シェイプを3Dにして、フィル -> フル、ジオメトリ -> ベベル深度、解像度で調整

f:id:naichilab:20160718165141p:plain

f:id:naichilab:20160718165230p:plain

カーブの扱い

閉じてるか開いてるかの違いだけで円もベジェもベジェ曲線ぽい。

各頂点にハンドルが2つ。ってのもIllustratorとかと同じ。

頂点を増やす

  • 円の場合、2つの頂点を選択して w -> 細分化 で中点ができる。
  • ベジェなら、端点を選択して、 [e]xtrude(押し出す)と楽々

ハンドルタイプ

頂点を折って曲げたりするのはハンドルタイプってのを変えるみたい。

f:id:naichilab:20160718170937p:plain

頂点を選択して[v]で変えられる。

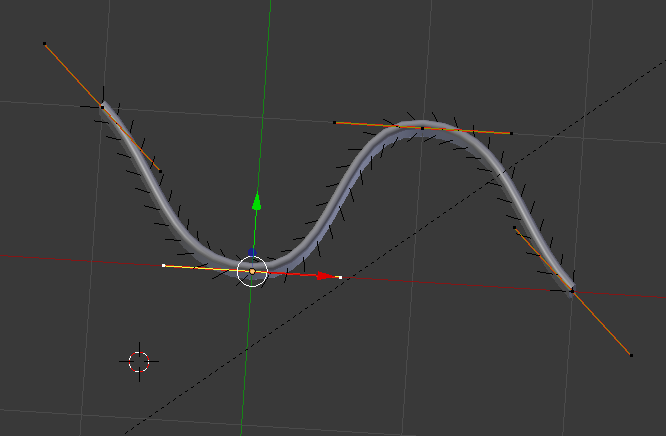

自動

f:id:naichilab:20160718171019p:plain

とても一般的なベジェ曲線

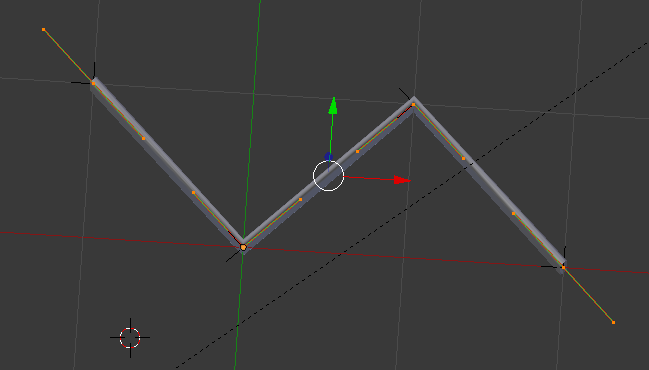

ベクトル

f:id:naichilab:20160718171047p:plain

各頂点を直線で結ぶ

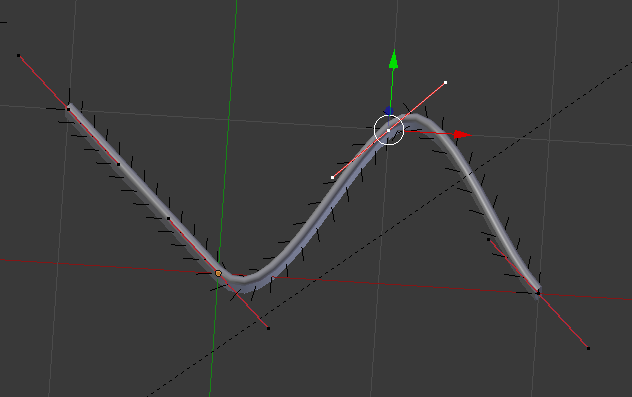

整列

f:id:naichilab:20160718171150p:plain

各頂点のハンドルは直線に並ぶけど傾きは入ってくる側に揃うのかな?

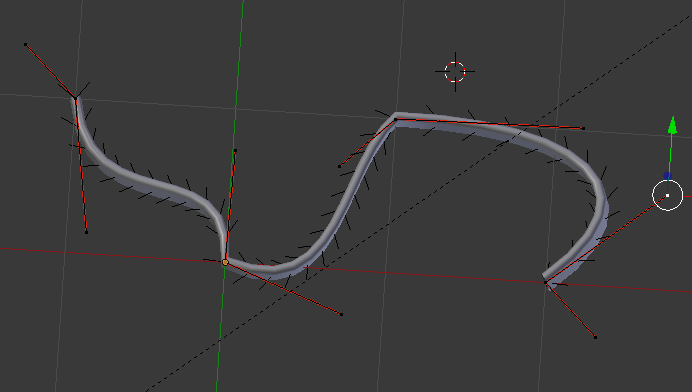

フリー

f:id:naichilab:20160718171323p:plain

ハンドルを自由にぐりぐりできる。

覚えた操作

  • 編集モード
    • [a] : すべての頂点を選択
    • [v] : ハンドルのモード変更

カーブの扱いはベジェ曲線触ったことがあれば難しくなさそう。

次はカーブを使ってグラスとか作るみたい〜
